LPVT GIS Asymmetrical

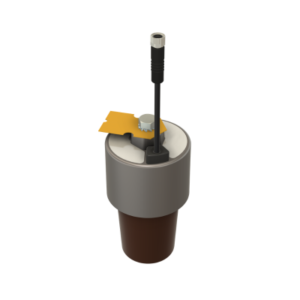

LPVT GIS Asimetrik: Asimetrik T tipi kablo başlıklı GIS tesisleri için Düşük Güçlü Gerilim Sensörü
Asimetrik T tipi kablo başlıklı GIS tesisleri için konik tip LPVT, 36, 24 ve 12 kV sistemler için uygundur.
Bu Ürün Hakkında
LPVT GIS Asimetrik, gaz yalıtımlı şalt tesislerinde (GIS) asimetrik T tipi kablo başlıklı sistemler için tasarlanmış konik tip bir düşük güçlü gerilim sensörüdür. 36 kV, 24 kV ve 12 kV sistemler için uygundur; T tipi kablo başlığı geometrisine doğrudan entegre olarak gerilim yükselticilerine, IED'lere ve güç kalitesi analizörlerine kalibreli düşük enerjili çıkış sağlar. Sipariş öncesinde kablo başlığı geometrisinin GIS üreticisi teknik dokümanıyla doğrulanması gerekmektedir. IEC 61869-1 ve IEC 61869-11 standartlarına uygundur; IEC 61869-6 bu ürün ailesinin tarihsel ölçüm referansını oluşturur.
Teknik Özellikler
| Gerilim sensörü tipi | Konik tip LPVT |
| Montaj | GIS T tipi kablo başlığı arayüzü |
| Bağlantı arayüzü | Asimetrik T tipi kablo başlığı (geometri doğrulanmalı) |
| Anma gerilimi seçenekleri | 12, 24 ve 36 kV |
| Çıkış sinyali | 3.25 V veya 100 V |
| Doğruluk sınıfı | Sınıf 0.2 / 0.5 / 1.0 |
| Yük empedansı | 200 kΩ / 350 pF, 2 MΩ / 50 pF, 47 MΩ / 100 pF |
| Güç kalitesi uyumluluğu | 50. harmoniğe kadar uyumlu |
| Standartlar | IEC 61869-1, IEC 61869-11 |
| Bağlı cihaz uyumluluğu | Gerilim yükselticileri, IED'ler, güç kalitesi analizörleri |
