CB Series

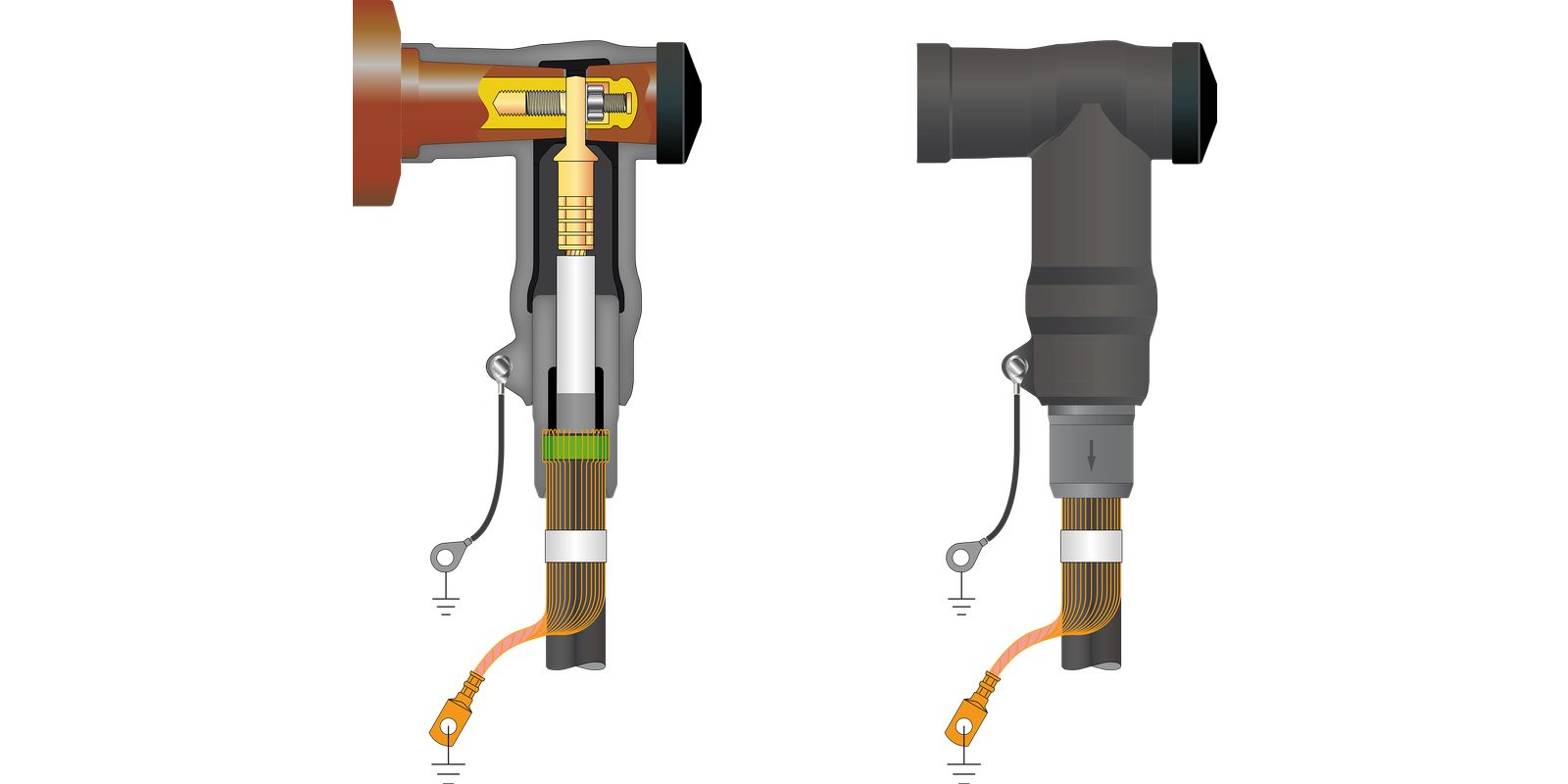

NKT CB Serisi Asimetrik T Konnektörleri
Polimerik veya XLPE yalıtımlı, 42 kV'a kadar OG kabloları için 630 A'dan 1250 A'ya kadar geniş bir akım aralığında asimetrik elbow/T tipi bir ayrılabilir konnektör gerektiğinde tercih ettiğimiz seri NKT CB Serisidir. Beş model, 25 mm²'den 1200 mm²'ye kadar kesitleri kapsar; kara ve deniz üstü varyantları mevcuttur.
Bu Ürün Hakkında
NKT CB Serisi, EN 50180 / EN 50181 standardına uygun Interface C buşinglerine 42 kV'a kadar şalt cihazlarında, trafolarda ve diğer OG ekipmanlarında polimerik veya XLPE yalıtımlı OG kablolarını sonlandırmak için kullanılan asimetrik elbow branch/T tipi ekranlı ayrılabilir konnektörlerdir. Aile genelinde tek bir akım değeri yerine, her CB modeli kendi sürekli anma akımına sahiptir: CB 24-630 ve CB 36-630'da 630 A, CB 24-1250/2, CB 36-630 (1250) ve CB 42-1250/3'te 1250 A. Bir modelin C2 sınıfı (1250 A) bir buşingle uyumlu olması, kendi sürekli anma akımını yükseltmez: CB 24-630 ve CB 36-630, hangi buşing sınıfıyla eşleştirildiğine bakılmaksızın 630 A olarak derecelendirilmiştir. İletken kesiti, en küçük modelde (CB 24-630) 25 mm²'den en büyük modelde (CB 42-1250/3) 1200 mm²'ye kadar değişir; kablo yalıtım çapı bu aralıkta 12,7–57,8 mm arasındadır. Gövde malzemesi EPDM yerine silikon kauçuktur ve varyanta bağlı olarak vidalı/kesme başlı mekanik pabuç veya altıgen pres pabuç kabul eder. Tüm modeller kapasitif gerilim ölçüm noktası içerir ve konnektör sökülmeden kablo dış kılıf testini destekler. Modele bağlı olarak bu aralık hem kara hem deniz üstü kurulum ortamlarını kapsar.
Teknik Özellikler
| Konnektör Geometrisi | Asimetrik elbow branch/T tipi ekranlı konnektör |
| Buşing Arayüzü | EN 50180 / EN 50181, Interface C1 ve C2 |
| En Yüksek Sistem Gerilimi | 42 kV |
| Sürekli Anma Akımı | Modele bağlı olarak 630 A veya 1250 A |
| İletken Kesiti | 25–1200 mm², modele, gerilime ve iletken yapısına bağlı |
| Kablo Yalıtım Çapı | 12,7–57,8 mm |
| İletken Malzemesi | Alüminyum veya bakır |
| Uyumlu Kablo Tipi | Polimerik/XLPE yalıtımlı tek veya üç damarlı OG kablolar; bazı modellerde EPR |
| Yalıtım Malzemesi | Silikon kauçuk |
| İletken Bağlantı Yöntemi | Vidalı/kesme başlı mekanik pabuç veya altıgen pres pabuç |
| Test Ve Ölçüm Özellikleri | Kapasitif gerilim ölçüm noktası ve konnektör sökülmeden kablo dış kılıf testi |
| LPVT / Sensör Entegrasyonu | Konnektör modeli ve arka bağlantı arayüzünün doğrulanması koşuluyla özel arka bağlantılı gerilim sensörleri veya LPVT çözümleriyle kullanılabilir |
| Montaj Ortamı | İç ve dış ortam; modele göre kara ve deniz üstü uygulamalar |
Sipariş Seçenekleri
| Ürün Kodu | Sistem Gerilimi (kV) | Sürekli Akım (A) | Yalıtım Çapı (mm) | İletken Kesiti (mm²) | Notlar |
|---|---|---|---|---|---|
| CB 24-630 | 24 kV | 630 A | 12,7–34,6 mm | 25–300 mm² | |
| CB 24-1250/2 | 24 kV | 1250 A | 21,2–40,0 mm | 95–500 mm² | |
| CB 36-630 | 42 kV | 630 A | 17,0–44,0 mm | 25–400 mm² | |
| CB 36-630 (1250) | 42 kV | 1250 A | 28,9–51,0 mm | 150–800 mm² | |
| CB 42-1250/3 | 42 kV | 1250 A | 21,2–57,8 mm | 50–1200 mm² |
