PowerLogic P1 Series

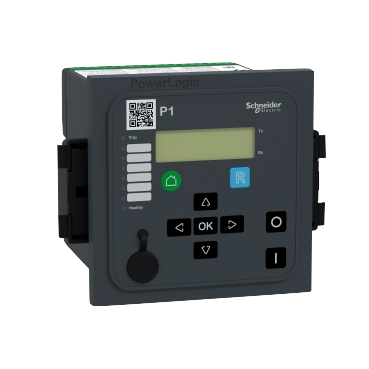

PowerLogic P1 Serisi Koruma Röleleri
Temel fider, gerilim veya frekans koruması kompakt ve ekonomik bir platformda gerektiğinde, PowerLogic P1 Serisi tercih ettiğimiz çözümdür. P1F fider, giriş ve trafo yedek korumasını üstlenirken P1V bara gerilimi, frekans, jeneratör bağlantısı ve yük atma denetimini kapsar. Her iki model de aynı sıva altı kompakt kasayı paylaşır; seçili modellerde CT veya LPCT seçenekleri ile RS485 haberleşmesi sunulur, bu da seriyi hem eski elektromekanik rölelerin yenilenmesi hem de pano alanı sınırlı yeni tesisler için güçlü bir seçenek haline getirir.
Bu Ürün Hakkında
PowerLogic P1 Serisi, temel akım, gerilim ve frekans korumasının kompakt bir röle platformunda uygulanması için geliştirilmiştir. Seri, OG sistemlerinin yanı sıra standart koruma fonksiyonlarının gerektiği AG uygulamalarında da kullanılabilir.
Model yapısı
- PowerLogic P1F: Fider, giriş ve trafo yedek koruması için akım tabanlı koruma rölesidir.
- PowerLogic P1V: Bara gerilimi, frekans, jeneratör bağlantısı ve yük atma uygulamaları için gerilim tabanlı koruma rölesidir.
P1F ve P1V aynı kompakt platformu paylaşır, ancak ölçüm girişleri ve koruma kapsamları farklıdır. Bu nedenle model özellikleri aile düzeyindeki Key Specs panelinde birleştirilmez; yapılandırılmış model tablosunda ayrı satırlar olarak gösterilir.
Seçim yaklaşımı
P1F, temel aşırı akım ve toprak arızası korumasının gerektiği radyal fiderler ve yedek koruma uygulamaları için uygundur. Yönlü toprak arızası, tekrar kapama ve daha gelişmiş kayıt özellikleri seçilen P1F modeline bağlıdır.
P1V, düşük ve yüksek gerilim, negatif bileşen gerilimi, nötr gerilimi kayması, frekans ve frekans değişim hızı (ROCOF) denetimi gereken uygulamalarda değerlendirilir. IEC 61850, gelişmiş otomasyon veya daha geniş uygulama kapsamı gerektiğinde PowerLogic P3 veya P5 tercih edilmelidir.
Modernizasyon kullanımı
Kompakt sıva altı yapısı, ön panelden ayarlanabilmesi ve seçili modellerde RS485 haberleşmesi sayesinde P1 Serisi, eski elektromekanik veya temel sayısal rölelerin yenilenmesinde kullanılabilir. Nihai seçimde mevcut CT/VT yapısı, aktif koruma fonksiyonları, dijital giriş ve çıkışlar, haberleşme protokolü ve pano kesim ölçüsü birlikte değerlendirilmelidir.
Tipik kullanım alanları
- Radyal OG fiderleri
- Dağıtım trafosu besleme hücreleri
- Endüstriyel giriş ve çıkış fiderleri
- Bara gerilimi ve frekans izleme
- Jeneratör bağlantısı ve yük atma uygulamaları
- Eski koruma rölesi modernizasyonu
Teknik Özellikler
| Uygulamalar | Temel fider, gerilim ve frekans koruması |
| Platform | Kompakt koruma rölesi ailesi |
| Haberleşme | Seçili modellerde USB ve RS485 |
| IEC 61850 | Bulunmaz |
| Sensör Desteği | Konvansiyonel CT/VT; seçili P1F modellerinde LPCT |
| Ark Flaşı Koruması | Bulunmaz |
| Montaj | Kompakt sıva altı pano montajı |
| Mühendislik Yazılımı | eSetup Easergy Pro veya ön panelden ayar |
| Ürün Durumu | Güncel |
Model Seçimi
| Model | Ana Uygulama | Ölçüm Temeli | Seçim Ayırıcısı | Seçim Notu |
|---|---|---|---|---|
| P1F | Fider, giriş ve trafo yedek koruması | Akım | Aşırı akım, toprak arızası ve konfigürasyona bağlı yönlü toprak arızası | Temel akım tabanlı koruma ve kompakt modernizasyon gerektiğinde |
| P1V | Bara gerilimi, frekans, jeneratör bağlantısı ve yük atma denetimi | Gerilim | Düşük ve yüksek gerilim, frekans, ROCOF ve nötr gerilimi kayması | Akım korumasından bağımsız gerilim ve frekans denetimi gerektiğinde |
Donanım ve Entegrasyon
| Model | Ölçüm girişleri | Dijital G/Ç | Sensör desteği | Haberleşme |
|---|---|---|---|---|
| P1F | 3 CT veya 3 LPCT ile 1 artık akım CT girişi; seçili modellerde nötr gerilim girişi | 8 adede kadar dijital giriş; watchdog dahil 7 adede kadar çıkış | Röle modeline bağlı olarak konvansiyonel CT veya LPCT | USB ve RS485; röle modeline bağlı olarak Modbus RTU, IEC 60870-5-103 veya Modbus EPO |
| P1V | 3 faz gerilim girişi; seçili modellerde nötr gerilim girişi | 6 adede kadar dijital giriş; watchdog dahil 7 adede kadar çıkış | Konvansiyonel VT | USB ve RS485; röle modeline bağlı olarak Modbus RTU, IEC 60870-5-103 veya Modbus EPO |
Koruma Fonksiyonları
| Model | Koruma kapsamı | Ana fonksiyonlar |
|---|---|---|
| P1F | Röle modeline bağlı olarak aşırı akım, toprak arızası, yönlü toprak arızası, termik aşırı yük, kesici arızası ve tekrar kapama | 50/51, 50N/51N, 46, 49, 50BF, 67N, 79, 86 (modele bağlı) |
| P1V | Röle modeline bağlı olarak düşük ve yüksek gerilim, negatif bileşen gerilimi, nötr gerilimi kayması, frekans, frekans değişim hızı ve VT denetimi | 27, 59, 27P, 47, 59N, 60FL, 79V, 81, 81R, 86 (modele bağlı) |
Hazır Konfigürasyonlar
P1F Konfigürasyonları
| Konfigürasyon | Dijital girişler | Çıkış düzeni | Haberleşme | Ayırt edici özellik |
|---|---|---|---|---|
| Model L | Yok | 3 + WD | Yok | Serideki en ekonomik model; haberleşme portu yok |
| Model L+ | Yok | 3 + WD | RS485 | Model L ile aynı, RS485 haberleşme eklenmiş hali |
| Model N | Yok | 5 + WD | RS485 ve ön USB | Termik aşırı yük koruması (49) eklenir |
| Model B | 4 | 3 + WD | RS485 ve ön USB, beslemeli | Açma anında arıza (SOTF) koruması ve bloklama mantığı eklenir |
| Model A | 4 | 7 + WD | RS485 ve ön USB, beslemeli | Mıknatıslanma akımı bloklama, kesici devresi denetimi ve arıza kaydı eklenir |
| Model E | 8 | 5 + WD | RS485 ve ön USB, beslemeli | Negatif bileşen aşırı akım (46), kopuk iletken tespiti (46BC) ve 4 adımlı tekrar kapama (79) eklenir |
| Model E+ | 8 | 5 + WD | RS485 ve ön USB, beslemeli | Yönlü/admitans toprak arızası koruması (67N/21YN) ve nötr gerilim girişi eklenir |
| Model C | 8 | 5 + WD | RS485 ve ön USB, beslemeli | Model E'nin CEI 0-16 uyumlu versiyonu |
| Model C+ | 8 | 5 + WD | RS485 ve ön USB, beslemeli | Model E+'nın CEI 0-16 uyumlu versiyonu |
| Model T | 8 | 5 + WD | RS485 ve ön USB, beslemeli | CEI 0-16 uyumlu; konvansiyonel CT yerine LPCT akım girişi |
| Model T+ | 8 | 5 + WD | RS485 ve ön USB, beslemeli | CEI 0-16 uyumlu; LPCT akım girişi ve nötr gerilim girişi |
| Model H | 8 | 5 + WD | RS485 ve ön USB, beslemeli | Model E+'ya ek olarak Yönlü Geçici Toprak Arızası Koruması (67NT) eklenir |
P1V Konfigürasyonları
| Konfigürasyon | Gerilim girişleri | Dijital girişler | Çıkış düzeni | Haberleşme |
|---|---|---|---|---|
| Model L | 3 VT | Yok | 4 | Yok |
| Model N | 4 VT | 2 | 6 | RS485 ve ön USB, beslemeli |
| Model A | 4 VT, frekans korumalı | 6 | 8 | RS485 ve ön USB, beslemeli |
